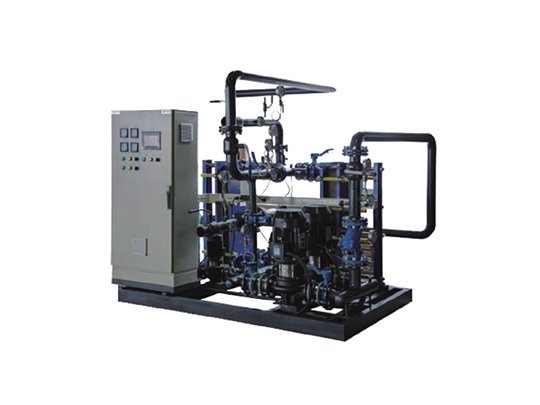

產品概述：

  板式換熱機組是把一次網得到的熱量，自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水(或蒸汽)從機組的一次側入口進入板式換熱器進行熱交換后，從機組一次側出口流出;二次側回水經過過濾器除去污垢后，通過二次側循環水泵進入板式換熱器進行熱交換，生產出用于采暖、空調或地板采暖等不同溫度的熱水，以滿足用戶的要求。

  換熱機組功能：(根據用戶需要可選擇)

  1、溫度調節控制：循環水流量不變，根據環境溫度變化自動調節供熱溫度，以使供熱量與系統負荷匹配，達到節省熱能的目的。

  2、流量調節控制：供熱溫度不變，根據環境溫度變化及供回水壓差自動調節循環水流量，以使供熱量與系統負荷匹配，達到節省電能的目的。

  3、補水壓力控制：由壓力傳感器依據測得的系統壓力，對照回水口徑定壓值來自動啟動、停止補水泵或調節補水泵轉速以穩定系統壓力，保證用熱安全、維持系統正常工作，壓力控制范圍根據設計要求確定。

  4、凝結水回收控制：由液位控制器根據水箱液面高低變化自動開、關凝結水泵，將凝結水自動送回鍋爐房循環使用，減少軟化水及熱量的浪費，凝結水位控制范圍出廠時已經確定。

  換熱機組的特點：

  1、智能化控制，控制功能齊全，控制精度高，運行穩定可靠。

  2、機組根據環境溫度、一次及二次管網溫度、壓力等參數來調節熱源及熱水供給量，在系統運行中對熱能、電能有明顯的節約效果。

  3、系統組件可靠性高，換熱器為高效板式換熱器，主要智能元件均采用進口，運行穩定可靠，經久耐用。

  4、系統壓力、溫度成流量自動控制，智能化、自動化程度高、易于操作。

  5、可遠程監視，也可進行手動與自動的相互切換。

  6、無人職守型機組可實現現場無需值班人員，由遠程直接監控。

  7、機組布局合理，結構緊湊，占地面積小，節省基建投資，安裝、維護方便，適用于各種供熱場所和供熱要求。

  常用的控制策略：

  (1)換熱機組具有氣候補償和橫紋供水功能

  應用可編程控制器根據室外溫度的變化和當地熱負荷曲線自動設定二側供水溫度，并可根據要求設定補償量，二次側供水溫度的實測值與設定值相比較，通過PID調節，控制器輸出信號調節電動閥進行溫度控制。

  (2)自動補水

  安裝在二次側回水管上的壓力傳感器測得壓力信號，與設定值比較后輸出控制指令，控制補水泵啟停或者變頻恒壓補水。

  (3)自動泄壓功能

  機組可以選擇壓力膨脹罐緩沖系統內的熱水膨脹超壓;也可以采用電磁閥防水方式泄壓;為確保絕對安全，兩種方式都配置安全閥。

  (4)二次側供

  回水壓差控制供，回水系統需要設置壓差旁通閥，通常安裝在分水器和集水器之間，也可以配置在換熱機組里。目的：當負荷變小時回水壓力會變低，循環泵就處于低流量工作狀態，負荷的頻繁變化就會導致水泵工作狀態的不停變化，影響水泵壽命，此時，與負荷并聯的壓差旁通閥打開，保證系統的水循環量;另一方面，加入不控制供回水壓差，水優先從近端用戶回水，近端用戶大負荷工作時，近端用戶就得不到足夠的流量。在配置壓差旁通閥的狀態下，多數用戶依然選擇變頻循環閥，增加系統的穩定性，可以在現場控制器上設定壓差值，也可以遠程設定。

  (5)斷電保護功能

  當突然停電后，一次側的電動閥會自動關閉熱源(例如蒸汽)，以防止二次側超溫甚至汽化破壞換熱器及管路，控制器及變頻器自動復位，并使各種設定參數和運行參數保持斷電前的設置。

  (6)開機自檢功能

  二次回水壓力具有一個設定超底線保護紙，當二次側壓力沒有達到此值時，不能啟動循環泵而只能開啟補水泵進行補水，待達到設定值方可啟動循環泵，換熱機組送電后自檢順序啟動各單元。

  (7)失壓保護

  二次側回水壓力低于設定值時，自動停止循環泵運行。

  (8)超溫保護

  一次側熱源溫度超過180度時，自動關閉電動閥，并提供報警信號。

  (9)超壓保護

  二次供水壓力超過設定值后，除了自動泄壓后，還關閉一次側電動閥。

  (10)監視水箱液位

  當水箱液位低于超低線時，補水泵停止，并提供報警信號。

  (11)時間控制程序

  可以定時開關機，節能模式，制定日、周、月的分時段供暖。

  產品特點：

  專業化的系統設計。

  緊湊的結構設計，節省了占地面積及基建費用。

  智能化設計人機界面無人值守，遠程監控。

  豐富的運行經驗。

  可靠的元器件的選配。

  專業可靠的服務團隊，快速反應和終身保修。

  專業培訓讓操作人員可熟練掌控。

  應用范圍：

  容量范圍：0.1m3/h to 2500m3/h

  操作壓力：≤2.5MpaG

  操作溫度：≤150℃

  板材料：不銹鋼304、316L、碳鋼。
